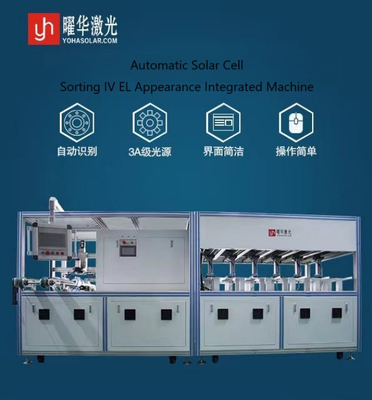

Automatische cel IV EL gesorteerde geïntegreerde machine

I. Over deIV EL Geïntegreerde sorteermachine

• Naam van de apparatuur: Zonnecellen EL en Power Automatic Sorting Machine
  (Deze geavanceerde apparatuur is niet alleen eenIV EL Geïntegreerde sorteermachineHet is ook mogelijk de laatste technieken te gebruiken.IV OnderzoekenEL Testingvoor geautomatiseerde evaluatie van zonnecellen.)

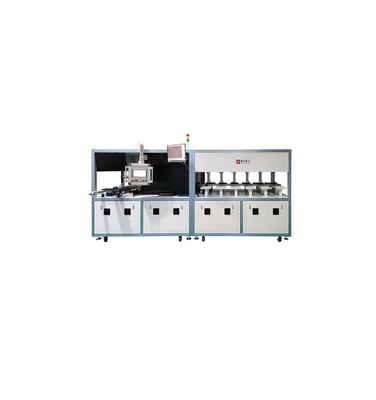

• ModelYH-ZDFX-2400:IV EL Geïntegreerde sorteermachine

• Algemene afmetingsdiagram van de installatie:

• (Verwijz naar het bijgeleverde schema voor gedetailleerde uitlegspesificaties Productielijn voor zonnepanelen- Ja.

II. Toepasselijke celleninformatie

• Polycrystalline en monocrystalline zonnecellen met afmetingen van 156 mm tot 220 mm

• Vervorming ≤ 3 mm

• 2 tot 6 busbars, 9 busbars

• Vlakke A-klasse cellen (met een rendement van meer dan 98%)

Dit.IV EL Geïntegreerde sorteermachineworden gebruikt voor het testen van gekwalificeerde producten.

III. Belangrijkste prestatie- en technische parameters

1. Capaciteit:

   • Werkelijke referentiesnelheid: 2200 stuks per uur

   • Gemiddelde snelheid ongeveer 1,6 seconden per stuk

   • Notitie: Hierbij is niet inbegrepen de tijd voor het ophalen en lossen van zonnecellen en het vervangen van de laadbakken. De snelheid kan worden beïnvloed door factoren zoals inspectiepunten en nauwkeurigheid.

2. Breukpercentage:

   • ≤ 0,05% (Deze parameter verwijst naar breuken veroorzaakt door de machine zelf, met uitzondering van materiaalbreuken.)

3. Het percentage valse uitspraken:

   • Ongeveer 6% (De specifieke verhouding wordt door onderhandelingen bepaald, afhankelijk van de procedures en inspectienormen van partij A).

   • Berekening: Het aantal A-cellen dat ten onrechte als B is beoordeeld, gedeeld door het aantal cellen dat door de machine is geselecteerd.

4. Het percentage mislukte oordelen:

   • ≤ 0,3% (De specifieke verhouding wordt door onderhandelingen bepaald, afhankelijk van de procedures en inspectienormen van partij A).

   • Berekening: Het aantal B-cellen dat door de machine is gemist, gedeeld door het aantal door de machine geselecteerde cellen.

Tabel van technische specificaties

IV. Controlepunten

• Niet-contactonderzoek: ontworpen om secundaire schade tijdens het inspectieproces te voorkomen.

• Specifiek beeldverwervingssysteem: Er is geen donkere kamer nodig om een hoge beeldkwaliteit te garanderen.

• Hoge inspectie-efficiëntie: Het systeem kan worden ingebed in de productielijn voor onlinecontrole en speelt een cruciale rol in deIV Onderzoek.

• Algorithme voor kunstmatige intelligentie: Automatische detectie van gebreken zonder menselijke tussenkomst.

• Breed toepassingsgebied: Geschikt voor verschillende soorten siliciumwafers of zonnecellen, waardoor het veelzijdig is binnen eenProductielijn voor zonnepanelenmilieu.

V.IV EL Geïntegreerde sorteermachineSamenstelling

1. Structuurdiagram:

   • (Zie het structuurschema voor de volledige systeemopstelling.)

2. Materiaaldoos:

   • Vier materiaaldozen, twee in gebruik en twee als reserve, afwisselend in gebruik.

3. Visueel inspectiesysteem:

   • Een eigen software-systeem dat geïntegreerdeIV OnderzoekenEL Testingfuncties.

4. Automatisering Inspectie Toolkit:

   • Algorithmen met een hoge uitvoerbaarheid en precisie voor verschillende classificatie-inspecties; door de klant gedefinieerde classificaties en kleurverschilgegevens.

5. IV Onderzoek:



   • Totale straling: 100 mW/cm2

   • Uniformiteit van de straling: ≤ ± 2%

   • Stralingsstabiliteit: ≤ ± 2%

   • Duur van een enkele bestralingspuls: 10ms 60ms

   • Flash-telling functieFlash count met resetfunctie.

   • Levensduur van de xenonlamp: 100.000 flitsen

   • BestralingsrichtingVerticale emissie naar beneden

   • Meetbereik:

     • Effectief testgebied: 220 mm × 220 mm

     • Effectief testbereik: 0,1 W 10 W

     • Metingspanning: 1V (resolutie: 1mV, bereik: 1/16384)

     • Metingstroom: 10A (resolutie: 1mA, bereik: 1/16384)

     • Omgevingstemperatuur: 15°C ∼ 35°C (resolutie: 0,1°C)

   • Meetsnauwkeurigheid:

     • Herhaalbaarheid: ± 1%

     • Meetfout: 2%

   • Metode van meting:

     • Vier draden meting, pneumatische buffer contact, voorste sonde contact, achterste contact.

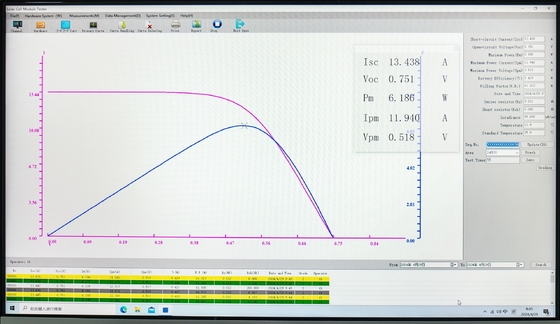

   • Metingsparameters:

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • MetingsintervalVijf seconden.

Dit IV-testsysteem onderscheidt zich als een geavanceerde oplossing voor de karakterisering van zonnecellen.combinatie van precisie-engineering en industriële betrouwbaarheid om ongeëvenaarde prestaties te leveren in elektrische parameteranalyseDe geavanceerde IV-testmodule is zorgvuldig ontworpen voor laboratoria en productielijnen die ultra-nauwkeurige, herhaalbare resultaten onder gecontroleerde omstandigheden vereisen.

De IV EL Sorting Integrated Machine kan een geweldige keuze zijn voor uw zonnepanelen productielijn.EL-testen en sorteren van zonnecellen kunnen uw productielijn voor zonnepanelen geavanceerder en efficiënter makenHet kan ook functioneren als een zonnecel sorteringsmachine, zonnecellen worden gesorteerd in overeenstemming met de IV-test en EL-test.
