IV-EL geïntegreerde tester voor productielijnen voor zonnepanelen
| Plaats van herkomst | China |
|---|---|
| Merknaam | YOHA |
| Certificering | CE |
| Modelnummer | YH-PLIV |
| Min. bestelaantal | 1 |
| Prijs | Contact Us |
| Verpakking Details | houten behuizingen |
| Betalingscondities | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen | Voor meer informatie, neem contact met ons op. |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
skypen: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Effectief testbereik | 220 x 220 mm | Spectrum | IEC60904-9 |
|---|---|---|---|
| Niet-eenvormigheid van de lichtsterkte | ≤ ± 2% AAAA | Instabiliteitsgraad van bestraling | ≤ ± 2% AAAA |
| Consistentie van de testresultaten | ≤ ± 0,5% AAA | Testfout | ≤ 1% AAA |
| Markeren | IV EL Geïntegreerde tester,Dual Function Integrated Tester |
||
Productomschrijving

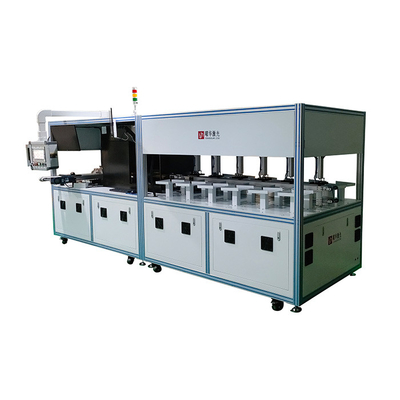

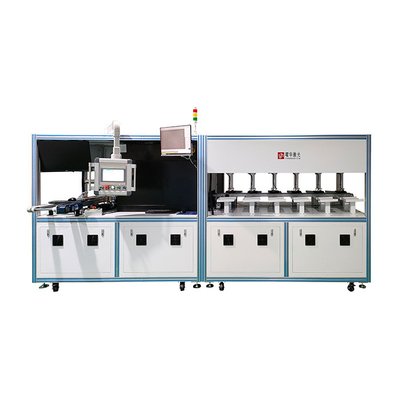

Automatische geïntegreerde EL+IV-test voor zonnecellen
Toepassing:
DeIV EL Geïntegreerde testeris ontworpen voor:productielijn voor zonnepanelenintegratie, waardoor fabrikanten nauwkeurige sortering, elektrische analyse (IV-test) en defectdetectie (EL-test) in één systeem kunnen uitvoeren.Ideaal voor PV-panelfabrikanten die een end-to-end kwaliteitsborging nodig hebben.
Machine kenmerken:
-
Dual-functional testen: Combineert eenIV-testerenEL-testerIn een gestroomlijnde eenheid, met een hoge betrouwbaarheid en precisie voor de evaluatie van zonnecellen.
-
Geavanceerde lichtbron: Uitgerust met geïmporteerde xenonlampen met een hoog vermogen en een lange levensduur (IEC/JISC-conform) voor een consistenteproductielijn voor zonnepanelentesten.
-
Ultra-precieze gegevensverwerving: maakt gebruik van geïmporteerde vierkanaalsynchrone datakaarten en superlineaire elektronische belastingen om een testfout van ≤ 1% in elektrische eigenschappen te garanderen.
-
Niet-contact detectie: Beschermt zonnecellen tegen secundaire schade tijdensIV-onderzoekenEL-testen.
-
Naadloze integratie: Volledig compatibel met geautomatiseerdeproductielijn voor zonnepanelenwerkstromen die 2000 stuks per uur kunnen ondersteunen.
IV EL Technische specificaties van de geïntegreerde tester
| Categorie | Parameter | Specificatie/prestaties | Notities |
|---|---|---|---|
| Basisparameters | Effectief testbereik | 220 × 220 mm | Compatibel met standaard zonnecellen |
| Vermogenstestbereik | 0W-20W | Volledige dekking van het energiespectrum | |
| Lichtbron | Spektrum van de puls-xenonlamp | Voldoet aan IEC60904-9, JISC8933 (klasse A) | Geïmporteerde lange levensduur xenonlampIV-onderzoek |
| Lichtintensiteitsbereik | 20-123 mW/cm2 (continuum verstelbaar) | Inrichting van het voertuig: | |
| Lichtuniformiteit | ≤ ± 2% | AAAA-klasse standaard | |
| Bestralingsstabiliteit | ≤ ± 2% | AAA-klasse standaard | |
| Toetsing van nauwkeurigheid | Consistentie van de resultaten | ≤ ± 0,5% | AAA-klasse standaard |
| Elektrische eigendomsfout | ≤ 1% | Gevalideerd via herhaaldelijkIV-testerenEL-testercycli | |
| Duur van een enkele flits | 10-100 ms | Aanpasbaar voor specifiekeproductielijn voor zonnepanelenbehoeften | |
| Voltage meetbereik | 0-0,08V | Resolutie: 1mV | |
| Stroommetingsbereik | 0-20A | Resolutie: 1mA | |
| Testparameters | Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, RSH | Volledige elektrische karakterisering voorIV EL Geïntegreerde tester | |
| Productiviteit | Werksnelheid | 2,000 cellen/uur (gemiddeld 1,8 seconden/cel) | *De laad-/ontladingstijd is uitgesloten; de snelheid varieert naargelang de testpunten/nauwkeurigheid |
| Fragmentatiepercentage | ≤ 0,05% | Alleen door machines veroorzaakte schade (exclusief grondstofdefecten) | |
| Gebrekbeheersing | A→B Overbeoordelingspercentage | ~ 6% | Formule: (A-klasse verkeerd beoordeeld als B-klasse) / Totale geteste hoeveelheid |
| Het percentage gemiste gebreken van graad B | ≤ 0,3% | Formule: (gebrekende gebreken van klasse B) / getest totaal | |
| Verplichtingen | Stroomvoorziening | 220V/50Hz/2KVA | Betrouwbare aarding vereist |
| Gecomprimeerde luchtdruk | 5-8 kg/cm2 | Stabiele luchtbron voorproductielijn voor zonnepanelenintegratie |
Milieueisen voor de integratie van de productielijn van zonnepanelen:
-
Ruimte: Speciale testruimte van 3 × 6 m (verlichting < 100 lux) met temperatuurregeling van 25 °C.
-
Nutsbedrijven:
-
Stabiel 220V/2KW grondvermogen
-
Compressluchtbron (5-8 kg/Cm2)
-
-
Werkstroom: Voorgeconditioneerde opslagruimte voor cellen om tijdens de test de constante omgevingstemperatuur te waarborgenIV-EL-testen.
Waarom kiezen voor ons geïntegreerde IV EL-testsysteem?
Als een geavanceerdeIV EL Geïntegreerde tester, dit tweefunktioneel systeem revolutioneert de kwaliteitscontrole inproductielijnen voor zonnepanelendoor naadloos te combinerenIV-onderzoek(stroomspanningsanalyse) enEL-testenHet is ontworpen voor nauwkeurigheid en efficiëntie en elimineert handmatige interventie met 80%, terwijl het een defectherkenningsgraad van 99,7% bereikt.het garanderen van een onberispelijke integratie in geautomatiseerde productieworkflows.
