Profiel

Specificaties:

Dit geavanceerde systeem isEL-testerontwikkeld door een top-tierLeverancier van geintegreerde EL-sortmachinesHet is speciaal ontworpen voor integratie in een productielijn voor zonnepanelen en voldoet aan de strenge eisen van deVerkoop van elektro-luminescentietestsDe verwerking van de apparatuur is in de eerste plaats gebaseerd op de verwerking van deGrote paneldimensies.

1. Hoofdstukken van de apparatuur

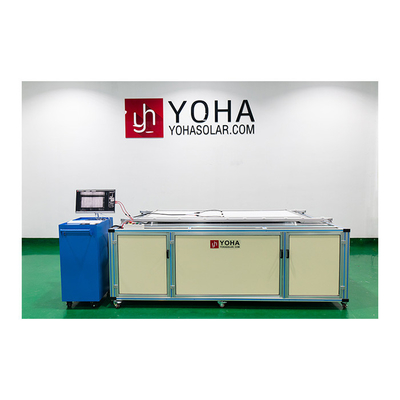

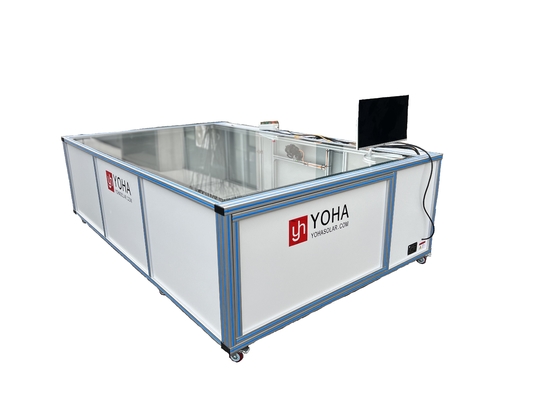

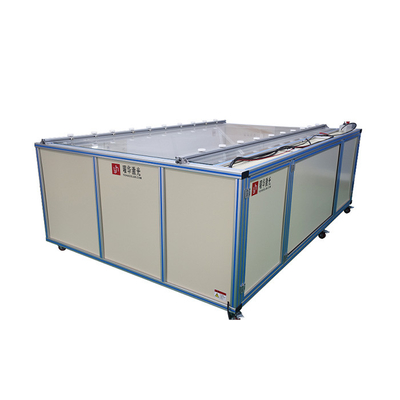

1.1 Donkere doos (profiel van aluminiumlegering, aluminium-plastieken panelen)
De donkere doos heeft een elegant, gestroomlijnd ontwerp en een lichte structuur, waardoor de draagbaarheid en de installatie gemakkelijk zijn.Dit is essentieel om de nauwkeurigheid van deEL-testertijdensVerkoop van elektro-luminescentietestsDe binnenmuren zijn bekleed met reflecterende aluminium-plastic panelen om de beeldkwaliteit van de donkere doos te verbeteren.

1.2 Schietmodus
Ondersteunt zowel enkele als dubbele cameraconfiguraties om hoge resolutiebeelden vast te leggen die cruciaal zijn voor nauwkeurigeEL-testerde operaties.

1.3 Monitoringpunten

• Voor het lamineren:De zonnepanelen worden gecontroleerd voor het lamineeren.
• Na laminatie:Beelden vastleggen na laminatie om eventuele EL-defecten tijdens het lamineren te detecterenVerkoop van elektro-luminescentietests.

1.4 Camera

• Sensorfabrikanten:Sony en Nikon
• CCD-doeloppervlak:Gecorreleerd met de resolutie van de pixels
• Type camera:CCD met zowel interne als externe koeling
• Pixelresolutie:24 megapixels
• Beeldverkrijgingstijd:Verstelbaar tussen 1 en 60 seconden
• Detectievermogen:met een diameter van niet meer dan 50 mm,

1.5 Verlichtingsmodus
Gebruikt een spiegelreflecterende zijdeverlichting om het beeldcontrast te optimaliseren voorEL-testerde operaties.

1.6 Stroomvoorziening

• Spanning:Verstelbaar van 0 tot 60 V
• Stroom:Verstelbaar van 0 tot 10A

1.7 Testbereik
Werkt betrouwbaar binnen een omgevingstemperatuurbereik van -10 °C tot 40 °C.

1.8 Testparameters
Inclusief instellingen voor doel, vermogen, tijd, gamma, contrast en gegevensbreedte. Speciaal ontworpen voor het testen van zonnepanelen (zowel monokristallijn als polykristallijn).

2. Configuratie van de apparatuur:

3Specificaties voor de prestaties van de apparatuur:

4. Detecteerbare gebrektypen

DeEL-testeris ontworpen om tijdens de EL-defecttest een verscheidenheid aan defecten te identificeren.

• Zwarte vlekken bij het lassen
• Verborgen zwarte vlekken van crack
• Gemengde stroomniveaus
• Batterijprocesfouten
• Typisch koud solderen
• Verontreiniging van batterijgrondstof

Deze soorten gebreken zijn van cruciaal belang voor het handhaven van kwaliteitsnormen tijdens de verkoop van elektro-luminescentietests, zodat elk paneel op de productielijn aan strenge eisen voldoet.

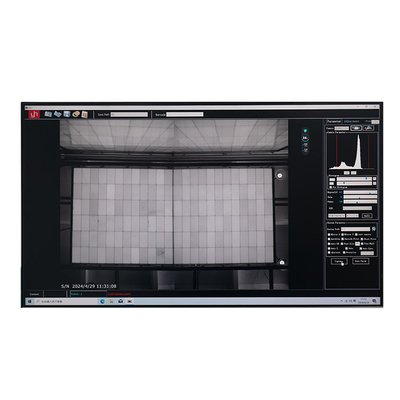

5. Dedicated Control Software

De besturingssoftware is speciaal ontworpen voor industriële toepassingen.

• Een gebruiksvriendelijke interface die de werking van deEL-testertijdens de EL-defecttest op een productielijn voor zonnepanelen.
• Unieke foto query functionaliteit die het beeldvormingsproces binnen eenAutomatische EL-test van zonnepanelen.
• Automatische scanning van barcodes met bestandsbenaming op basis van barcodegegevens,ondersteuning van een Chinese-talige interface en het vergemakkelijken van de besturing van de constante stroombron.
• Flexible instellingen voor het aanpassen van defectcriteria (bijv. de mate en het aantal zwarte vlekken, gebroken rasters of fragmenten),die automatisch defectstatistieken verzamelt en tekstbestanden genereert voor het bijhouden van gegevens.

6. Breed toepasbaarheid

Dit.EL-testeris veelzijdig en kan worden gebruikt voor het testen van zowel monokristallijnse als polykristallijnse siliciumzonnepanelen.Het is ontworpen om op een productielijn voor zonnepanelen een betrouwbare EL-defecttest uit te voeren op verschillende paneltypen, waardoor het een uitstekende oplossing is alsGrote paneldimensies.

7. Principe van de detectie van gebreken

Het beginsel van de detectie van gebreken dat in deze richtlijn wordt toegepastAutomatische EL-test van zonnepanelenis gebaseerd op de helderheid van de elektroluminescentie (EL). Wanneer spanning op een zonnecel wordt aangebracht, geeft deze licht af dat wordt vastgelegd door een geïntegreerde infrarood beeldvormer.met een kleinere dragerdiffusielangDit contrast maakt het mogelijk om fouten te identificeren die voortvloeien uit problemen bij de verwerking van siliciumwafers, diffusie, etsen, drukken, enz.,Het is een fundamenteel aspect voor elke verkoop van elektro­luminescentie­tests.
