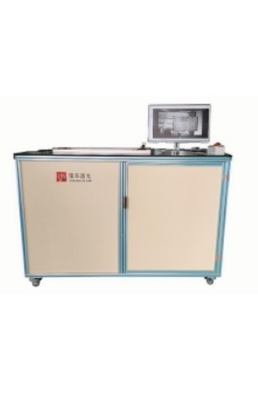

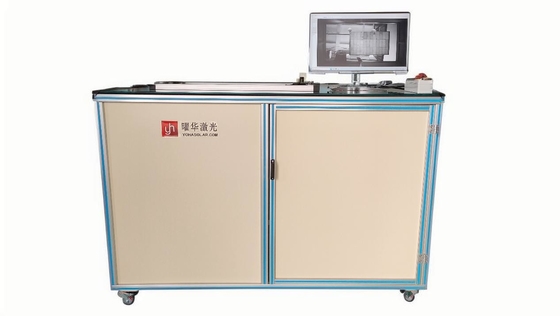

Geautomatiseerde EL-test van zonnepanelen voor het testen van defecten van elektro-luminescentie op productielijnen
| Plaats van herkomst | China |
|---|---|
| Merknaam | YOHA |
| Certificering | CE |
| Modelnummer | YHEL-2400 |
| Min. bestelaantal | 1 |
| Prijs | Contact Us |
| Verpakking Details | houten behuizingen |
| Betalingscondities | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen | Beschikbaar voor lang- en kortetermijnvoorziening |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
skypen: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Schietmodus | Configuraties met één/twee camera's die zijn geoptimaliseerd voor EL-tester | configureerbaar | Doelwit/winst/tijd/gamma/contrast |
|---|---|---|---|
| Modules | Monokristallijn/polycristallijn testen voor QA op de productielijn van zonnepanelen | Stroomvoorziening | Verstelbaar 0-60V/0-10A |
| Werkomgeving | Werkt bij -10 °C tot 40 °C | ||
| Markeren | Elektroluminescentiefout EL-test voor zonnepanelen,Productielijn zonnepanelen EL-tester,Automatische EL-test van zonnepanelen |
||
Productomschrijving
Inleiding
Dit document beschrijft de specificaties en prestaties van de Geautomatiseerde Zonnepaneel EL Tester—een essentiële module in elke Zonnepaneel Productielijn—ontworpen voor nauwkeurige EL Defect Testing.
Ons systeem is ontworpen als een geavanceerde EL Tester die specifiek is geoptimaliseerd voor EL Tester-toepassingen met grote panelen, en levert een grondige inspectie van zonnepanelen in alle productiefasen. Deze EL Tester detecteert effectief verborgen scheuren, fragmenten, defecte soldeerverbindingen, rasteronderbrekingen en andere efficiëntie-kritische afwijkingen - mogelijkheden die het onmisbaar maken voor de implementatie van Electroluminescentie testverkoop. Dit uitgebreide detectieproces is cruciaal voor kwaliteitscontrole in een Electroluminescentie testverkoopomgeving op een drukke Zonnepaneel Productielijn.
1. Specificaties van de EL Tester
| Component | Specificatie Beschrijving |
|---|---|
| 1.1 Donkere Doos | • Materiaal: Aluminiumlegering profiel met aluminium-kunststof panelen • Ontwerp: Lichtgewicht structuur voor EL Tester transport/installatie • Functie: Externe lichtblokkering zorgt voor nauwkeurige Electroluminescentie testverkoopresultaten; Reflecterende binnenpanelen verbeteren de beeldvorming van de EL Tester met grote panelen |
| 1.2 Opnamemodus | Enkele/dubbele camera configuraties geoptimaliseerd voor EL Tester workflows in Zonnepaneel Productielijn omgevingen |
| 1.3 Bewakingspunten | Kritieke detectiefasen: Pre-laminatie & post-laminatie fasen van Zonnepaneel Productielijn operaties |
| 1.4 Camera's | • Merken: Sony/Nikon sensoren • Koeling: Dubbele interne/externe CCD-koeling voor continue EL Tester werking • Resolutie: 2.31MP met 0.5mm scheurdetectie • Acquisitie: 1-60s instelbaar, wat precisie garandeert bij Electroluminescentie testverkoop evaluaties |
| 1.5 Voeding | Instelbare 0-60V/0-10A output compatibel met de energiebehoeften van de EL Tester met grote panelen |
| 1.6 Testomgeving | Werkt bij -10°C tot 40°C, voldoet aan de vereisten van de Zonnepaneel Productielijn faciliteit |
| 1.7 EL Tester Parameters | • Configureerbaar: Doel/Gain/Tijd/Gamma/Contrast • Modules: Monokristallijn/polykristallijn testen voor Zonnepaneel Productielijn QA |
2. EL Tester Configuratie
- Chassis × 1
- 8 mm gehard glas × 1
- Voedingseenheid × 1
- Computer × 1
- Gespecialiseerde software × 1
- Camera × 1
- Elektrische besturingskast × 1
- Gemakkelijk te integreren in elke Zonnepaneel Productielijn.
3. Prestatiespecificaties
| Prestatieparameter | Specificatie Beschrijving |
|---|---|
| Unieke Technologie | Eigen EL Tester technologie zorgt voor stabiele prestaties en hogere energieconversie-efficiëntie detectie |
| Snelle Testsnelheid | Geoptimaliseerde EL Tester workflow bereikt snelle scanning, cruciaal voor grootschalige Zonnepaneel Productielijn operaties |
| 24 uur Continue Werking | Robuust EL Tester ontwerp ondersteunt ononderbroken Electroluminescentie testverkoop eisen in Zonnepaneel Productielijn omgevingen |
| Rationale Structuur | EL Tester configuratie met grote panelen maakt vereenvoudigde installatie/onderhoud in productiefaciliteiten mogelijk |
| Optimale Configuratie | Systeemcomponentensynergie maximaliseert de doorvoer voor Electroluminescentie testverkoop verplichtingen |
| Programmeerbaar Bedieningspaneel | Gebruiksvriendelijke EL Tester interface maakt aanpasbare Zonnepaneel Productielijn testprotocollen mogelijk |
| Dual-Stage Beeldvorming | Naar beneden gerichte modulebeeldvorming ondersteunt pre/post-laminatietests via EL Tester technologie met grote panelen |
| Testgebied | 1000×800 mm detectiebereik is geschikt voor volledige Zonnepaneel Productielijn modulespecificaties |

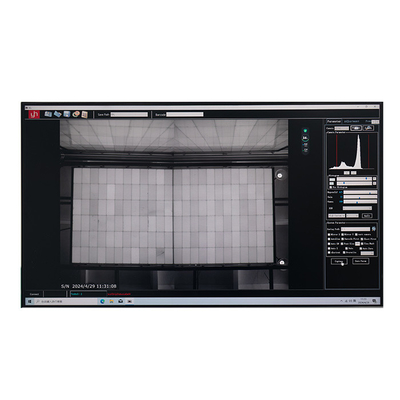

4. Dedicated Control Software
Industrie-specifieke interface voor intuïtieve bediening
Foto-query functionaliteit
Automatische barcodescanning en bestandsnaamgeving; Chinese-taal interface; constante stroomregeling; één-klik scannen, categoriseren en opslaan; dubbelklikken om afbeeldingen te zoomen voor gedetailleerde EL Tester analyse
Flexibele defectcriteria: zwarte vlekken, gebroken rasterlijnen, fragmenten, etc.; automatische defecttype statistieken en tekstrapportgeneratie voor gestroomlijnde EL Defect Testing records
5. Brede Toepasbaarheid
Geschikt voor monokristallijne en polykristallijne siliciummodules in alle EL Defect Testing scenario's.
6. Defect Detectie Principe
Electroluminescentie (EL) helderheid is evenredig met de diffusielengte van de minderheidsdrager. Wanneer spanning wordt aangelegd, zendt de cel infrarood licht uit dat wordt vastgelegd door de beeldsensor. Defecte gebieden met kortere diffusielengtes zenden minder licht uit, waardoor ze donkerder lijken, waardoor siliciumwafels, diffusie, etsen, printen, sinteren of andere procesdefecten worden aangewezen.
7. Belangrijkste Kenmerken
- Open ontwerp voor maximale efficiëntie
- Hoge nauwkeurigheid EL Tester voor Zonnepaneel Productielijn
- High-definition camera met geïmporteerde chips
- Afmetingen: 1730 × 1150 × 1200 mm
- Gewicht: 200 kg
