YH-BXIV IV Curve Testing System High-Speed Wireless Inspection voor zonnepanelen

Draagbare zonnecellen IV-tester

YOHA YH-BXIV

1500V 30Avoor Cell String Test

10SSnelle reactie op scanresultaten

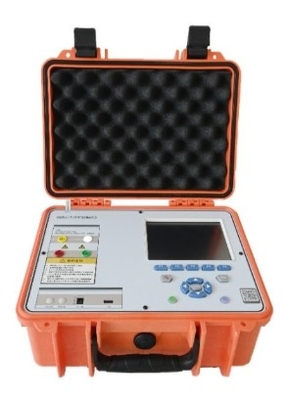

Draagbare IV-tester (YH-BXIV)

De draagbare IV-tester is een standaard op touwtjes gebaseerde stroommeter die de stroomdetectie en de IV-curve-tests voor individuele modules en touwtjes nauwkeurig kan voltooien.standaardvermogensomzetdoeltreffendheid onder STCDe Chinese versie van het systeem is gemakkelijk te bedienen, draagbaar en is uitgerust met een zeer nauwkeurige stralingsmeter en temperatuursensor.De snelle en nauwkeurige testdoeltreffendheid maakt het het voorkeurmodel voor testbureaus van derden en voor de werking en het onderhoud van elektriciteitscentrales.

De draagbare IV-tester YH-BXIV heeft een gelokaliseerde configuratie met een Chinese interface en een testmodus met één klik.met een efficiëntie en onderhoudskosten na verkoop die ver boven die van geïmporteerde configuraties liggen.

De YH-BXIV neemt een geïntegreerde verpakkingsmachine lichaam ontwerp, is eenvoudig te bedienen met duidelijke Chinese en Engels interface beschrijvingen, één klik gegevens export,en een testsnelheid van 10 seconden voor individuele modules/stringsHet apparaat heeft een ingebouwde database met meerdere fotovoltaïsche panelspecificaties, waardoor met één klik import mogelijk is om het gedoe van het wisselen tussen verschillende specificaties tijdens het testen te verminderen.

Technische kenmerken

• De draagbare IV-tester maakt gebruik van draadloze verbinding tussen de hoofdunit en de sonde, waardoor een draadloos communicatiebereik van maximaal 100 meter beschikbaar is, waardoor het testen gemakkelijker wordt.
• Uitgerust met een gepatenteerde proefdoos en een temperatuursonde bevestigingsbeugel voor een gemakkelijke en snelle installatie op zonnepanelen.
• Unieke barcode-scanfunctie voor intelligente componentidentificatie.
• Hoge helderheid, in het zonlicht zichtbaar kleuren-LCD-scherm met touchscreen en toetsenbord werking, met rijke perifere interfaces voor een uitzonderlijke gebruikerservaring.Het interne geheugen van de draagbare IV tester kan meer dan 2Het heeft een SD-kaartsleuf voor geheugenvergroting.
• Gebruikt een WINCE-grafisch systeem met meertalige opties en gebruiksvriendelijk menuontwerp voor een gemakkelijke beheersing van de functies van het instrument.
• Bevat gebruikersanalyse-software waarmee gebruikers gegevens die in de hoofdunit zijn opgeslagen, via USB naar een pc kunnen kopiëren voor analyse en afdruk.
• Ondersteunt outdoor-IV-kenmerkenonderzoek bij weinig licht en biedt standaard STC-conditiecorrecties.
• ingebouwde databank met correctiemodellen voor zonnecellen van de meeste fabrikanten,het aanbieden van referenties voor de vergelijking van omrekeningen en het verstrekken van uitgebreide parameterinstellingen voor gebruikers om handmatig testcorrectiemodellen toe te voegen.
• De interne opzet omvat een hoogspanningsisolatie, die een betrouwbare veiligheid garandeert.met een maximale open-circuitspanning van 1500 V en testmogelijkheden voor zonnepanelen tot 30 kW.
• Automatische schakeling van het bereik met bescherming tegen overspanning en overstroom, plus een instelbare continue testfunctie.
• Uitgerust met een vervangbare lithium-ion batterij met een grote capaciteit voor voldoende testkracht.
• Biedt milieubewakingsfuncties, waaronder temperatuur, temperatuur van zonnepanelen en bestralingsdetectie, met optioneel bestralingsmetrologiecertificaat.
• Metingsparameters: I-V-curve, P-V-curve, kortsluitingstroom, open-circuitspanning, piekvermogen, piekspanning en -stroom, constante spanningspuntstroom, vulfactor,conversiesnelheid, serieweerstand, parallelle weerstand, zonneceltemperatuur, omgevingstemperatuur en straling.
• The PV32 portable IV tester has a unique component power generation test function that complies with the IEC61853 regulations for component certification testing adopted by the EU or for local sunlight resource monitoringDe tester biedt ook tot 400 punten voor hoogresolutietests en Ethernet-monitoring die compatibel zijn met het Modbus/tcp-protocol en voldoen aan de behoeften van wetenschappelijk onderzoek.
• De draagbare infuustest heeft een uniek compensatieontwerp dat de verifiëring van fotovoltaïsche cellen buiten ondersteunt.geschikt voor het testen van de prestaties van fotovoltaïsche cellen in de buitenruimte die nog in de proeffase zijn.

Prestatievoordelen:

Door middel van IV-kenmerken testen kunnen de open-circuit spanning en kortsluitingstroom verliezen worden geanalyseerd met behulp van software.met een verlies van 10.9% respectievelijk 53,7%, met een merkbare verandering van de vermogensafbraakcurve, die 67,8% en STC-63,5% bereikt.De draagbare IV-tester helpt bij het detecteren van EL om te bepalen of het onderdeel kan worden gebruikt.

STC-nominale parameterconversieproeven:De IV-test komt overeen met meer dan 95% van de huidige specificaties voor fotovoltaïsche cellen, snel wisselt tussen verschillende specificaties,en berekent automatisch het huidige vermogen van de module en de omrekeningsgraad, waardoor gebruikers de werkelijke parameters van de componenten nauwkeuriger kunnen begrijpen.

Nalevingsnormen:

• IEC 61215-2005: op de grond gemonteerde fotovoltaïsche modules van kristallijn silicium ¢ Ontwerpkwalificatie en typegoedkeuring
• IEC 61646-2008: Ontwerp- en kwalificatienormen voor dunnefolie fotovoltaïsche modules
• CGC/GF003.1:2009: Technische specificaties voor fotovoltaïsche elektriciteitsopwekkingssystemen met aansluiting op het elektriciteitsnet
• GB4793.1-2007/IEC 60010-1: Veiligheidsvoorschriften voor elektrische apparatuur voor testen, controle en laboratoriumgebruik
• IEC 60904-2: 2007 Norm voor eisen aan zonnecellen
• IEC 60891-2009: Temperatuur- en stralingscorrectie methoden voor I-V-kenmerken van fotovoltaïsche toestellen
• IEC 61853-2011: Test van de prestaties van fotovoltaïsche apparaten en energieklasse
• CE- en ROHS-certificering
• Geverifieerd door het Chinese Nationaal Instituut voor Metrologie, met een testnauwkeurigheid van spanning en stroom van meer dan 0,2%, die voldoet aan en de productspecificaties overschrijdt.

Specificaties:

• (1) Getoetst bij 25°C onder standaardtoetsomstandigheden
• (2) De omzetting naar STC onder de meest nauwkeurige vermogenstoestand wordt gemeten bij een stabiele straling ≥ 700 W/m2, met een spectrum van AM1.5.Tests ter plaatse moeten onder stabiele zonlichtomstandigheden worden uitgevoerd met de bestralingssonde op betrouwbare wijze geïnstalleerd om omrekeningsfouten te voorkomen die worden veroorzaakt door stralings- en temperatuurafwijkingen.
