YHMT-A+A+A+ IV Tester Precision Solar Panel Testing voor moderne PV-productielijnen

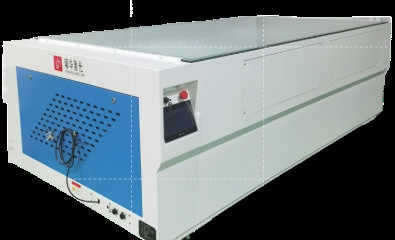

Solar Module IV Tester

• Model van de uitrusting:YHMT-A+A+A+
• Doel van de apparatuur:
  Dit.IV-testerHet is ontworpen voor de automatische IV-curve-meting van monokristallijnse en polykristallijnse zonne-modules.Productielijn voor zonnepanelen. Door integratieHoge-efficiëntie IV-testDe IV-tester voldoet aan de hoge vraag van de huidige fotovoltaïsche productie.IV Maatstaf van de curvevoor een nauwkeurige analyse.

Belangrijkste technische indicatoren en beginselen:
Simulatie lichtbron
3.1.1 Spektrale matching: het bereik van de IV-tester voldoet aan de eisen van IEC60904-9 voor de spectrale bestralingsverdeling (AM1.5).
3.1.2 Totale straling: 100 mW/cm2
3.1.3 Bereik van aanpassing van de straling: 20 mW/cm2 tot 120 mW/cm2
3.1.4 Uniformiteit van de straling: ± 1%
3.1.5 Straling Instabiliteit: ±0,5%
3.1.6 Duur van een enkele puls: 60 ms
3.1.7 Flash count functie: flash count en reset functie na vervanging.
3.1.8 Levensduur van de xenonlamp: 300.000 cycli (Duitsland).
3.1.9 Stralingsrichting: Verticale uitstoot naar boven.

3.2IV-curve Meetbereik:
3.2.1 Effectief testgebied: 2000 mm × 1200 mm
3.2.2 Effectief testbereik: 5 tot 700 W (maximaal vermogen van de module).
3.2.3 Meetspanning: 0 mV tot 200 V (resolutie 1 mV).
3.2.4 Meetstroom: 0 mA tot 20 A (resolutie 1 mA).
3.2.5 Omgevingstemperatuur: 15 °C tot 35 °C.

3.3Meetsnelheid:
3.3.1 Meetinsinsistentie: ±0,5%
3.3.2 Meetfout: ±1%

3.4Metode van meting:Meting met vier draden

3.5IV-curve Meetparameters:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Meetinterval: 5 seconden

3.7Gegevensverzameling:
De apparatuur verzamelt I-V- en P-V-curves met 8000 gegevensverzamelpunten met behulp van state-of-the-artIV Maatstaf van de curveDeze integratie zorgt ervoor dat deIV-testersteunenHoge-efficiëntie IV-testHet biedt nauwkeurige diagnostische gegevens in eenProductielijn voor zonnepanelen.

3.8Kalibratie in testomstandigheden:
3.8.1 Automatische compensatie van de straling
3.8.2 Automatische temperatuurscompensatie

3.9Temperatuurmeting:
3.9.1 Temperatuurcompensatie en weergave
3.9.2 Ingebouwde contactloze infraroodtemperatuurmeting

3.10Testresultaten:
3.10.1 Stemrapportering en melding van testresultaten

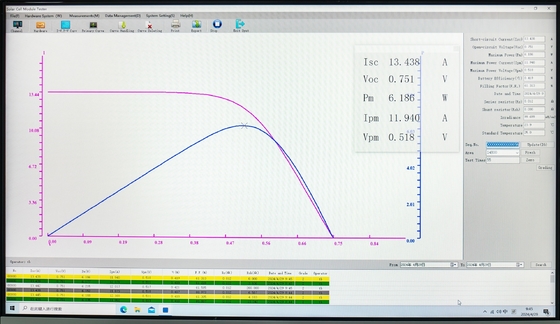

3.10.2 Toon testtijd en grafische parameters (I-V-kenmerkkorve)

3.11Testrapport:
3.11.1 De huidige werkinterface toont en registreert de I-V-karakteristieke curve via een geïntegreerdeIV Maatstaf van de curve.
3.11.2 De belangrijkste testparameters van alle modules kunnen worden opgeslagen in een bepaald bestand op de harde schijf.
3.11.3 Het gespecificeerde bestand kan door de gebruiker worden genoemd.

3.12Samenvatting en afdruk van de gegevens:
3.12.1 Gegevensopsommingen kunnen worden uitgevoerd op basis van de gestelde periode of op elk moment.
3.12.2 Afdrukken in Excel-formaat (inclusief cumulatieve I-V-kenmerkencurve-uitvoer).

3.13Dedicated Software:
3.13.1 Input van temperatuurcompensatiecoëfficiënt
3.13.2 Invoer van datum, naam en rijnummer
3.13.3 Automatische verhoging van het startpunt van het serienummer
3.13.4 Gebrek aan productparameterbereik
3.13.5 Parameter Gecentraliseerde controle

3.14Werktijd:De intraveneuze tester kan meer dan 24 uur continu werken.

Configuratie van de apparatuur:
4.1 Testhost (inclusief elektronische belasting): 1 eenheid
4.2 Lichtbron (met inbegrip van optisch systeem): 1 set
4.3 Computer: 1 eenheid
4.4 High-Speed Data Acquisition A/D-kaart: 1 eenheid
4.5 Dedicated IV Curve Measurement Software: 1 set
4.6 Standaardbatterij (voor de kalibratie van de straling en voor de meting van de IV-curve van uniformiteit)

Kenmerken:

Stroomvoorziening: Mingwei

Beheersysteem: Siemens PLC

Xenonlamp: Duitse Heimann

Aanraakscherm: Weilin

Stemrapportering: Ondersteund
