Technische specificaties van de hoogprecisie-zonne-module IV-tester ¥ IEC60904-9 Compliant Fully Automated Production Line Integration Solution 2700mm*1600mm

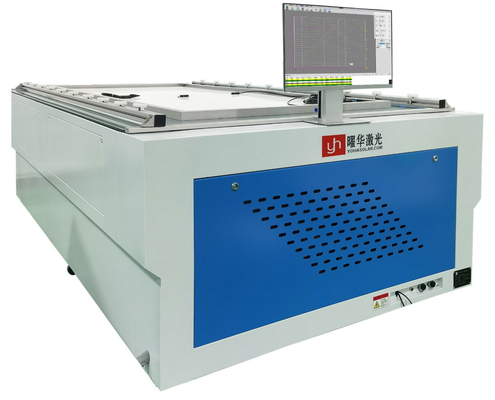

Technische specificatie van de Solar Module IV-tester

Toepasselijke apparatuur: Hoogprecisie IV-toetser voor zonne-modules

1. Doel van de apparatuur

De High Precision Solar Module IV-tester is ontworpen voor het automatisch testen en registreren van de resultaten van de elektrische prestatieparameters van monokristallijnse en polykristallijnse zonne-modules.Deze IV tester integreert een Solar simulator lichtbron en geavanceerde gegevensverwerving voor nauwkeurige IV curve metingHet is ideaal voor integratie in een moderne productielijn voor zonnepanelen, waardoor betrouwbare prestaties en naadloze verbinding met downstreamprocessen worden geboden.

2. Belangrijkste technische indicatoren en beginselen

2.1 Zonne-simulator Lichtbron
De in deze High Precision Solar Module IV tester gebruikte zonne-simulator voldoet aan de spectrale stralingsverdelingseisen van IEC60904-9.

• Spectrummatching: Voldoet aan de spectrale stralingsverdelingseisen van IEC60904-9

• Totale straling: 100 mW/cm2

• Verlichtingsstelbereik: 70-120 mW/cm2

• Uniformiteit van de straling: ≤ ± 1%

• Straling Instabiliteit: ≤ ± 1%

• Eenvoudige pulsduur: 10-150 ms (instelbaar)

• Flash-tellingfunctie: flits-telling en resetfunctie na vervanging van de lamp

• Levensduur van de xenonlamp: 200.000 cycli (Duitsland)

• Straalingsrichting: Verticale opwaartse uitstoot

2.2 Meetbereik
Effectieve testzone: 2700 mm × 1600 mm
Effectief vermogen: 5W ¥ 700W
Spanningsmeting: 0200V, resolutie: 1 mV
Stroommeting: 0 ̊20A, resolutie: 1 mA
Omgevingstemperatuur: 15°C, resolutie: 0,1°C

2.3 Meetnauwkeurigheid
Herhaalbaarheid: ≤ ±0,2% (gecontroleerd 40 keer continu op dezelfde zonne-module)
Meetfout: ≤ ± 1%
Ideaal voor gebruik in productielijnen voor zonnepanelen.

2.4 Meetmethode
Meting met vier draden

2.5 Gemeten parameters
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Meetinterval
Verstelbaar: 5 ̊10 seconden

2.7 Gegevensverzameling
I-V en P-V curves, met 8000 gegevenspunten voor de meting van de IV curve.

2.8 Kalibratie in testomstandigheden
Automatische compensatie van de straling
Temperatuurcompensatie
Kalibratie van de zonne-simulator zorgt voor een consistente straling.

2.9 Temperatuurmeting
Vergoeding en aantoonbaarheid
Ingebouwde contactloze infraroodsensor

2.10 Testresultaten
Stemrapportering van resultaten

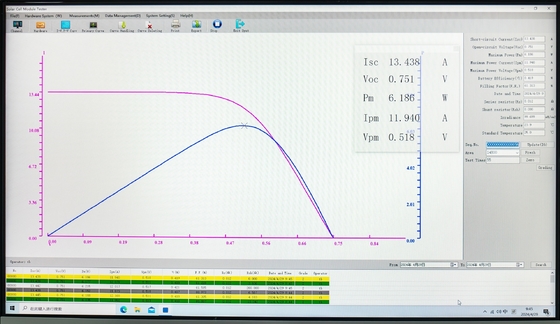

Grafische weergave (I-V Curve) ondersteunt de analyse van IV-curve-metingen en het weergeven van de testtijd.

2.11 Testrapportfuncties
In realtime weergeven en registreren van de I-V-kenmerkende curve
Testparameters opgeslagen in het aangewezen bestand
Bestand kan door de gebruiker worden gedefinieerd in de naamgeving

2.12 Samenvatting en afdruk van gegevens
Samenvatting van de gegevens per tijdsperiode
Uitvoer in Excel-formaat
Inclusief cumulatieve I-V curve output en IV curve meting samenvatting.

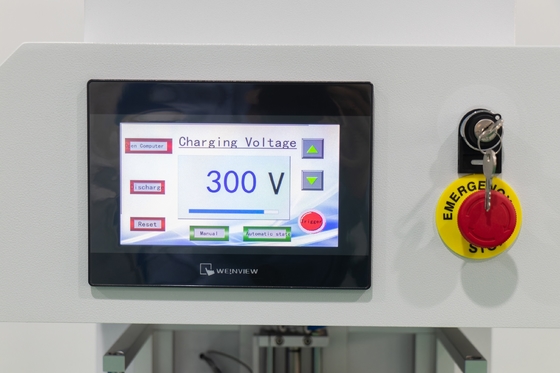

2.13 Specifieke softwarefuncties
Inlaattemperatuurcompensatiecoëfficiënten
Invoer van datum, naam, modulenummer
Automatische verhoging van het serienummer
Instelbereik voor de opsporing van defect product
Gecentraliseerde parametercontrole ondersteunt de optimalisatie van de productielijn van zonnepanelen.

2.14 Werktijd
Ontworpen voor 24 uur en meer continu gebruik

3Configuratie van de apparatuur voor het IV-testsysteem

Deze met de productielijn van zonnepanelen compatibele IV-testconfiguratie omvat:
Aandelenbeschrijving
3.1 Testgasheer (met elektronische belasting) 1 eenheid
3.2 Lichtbron (inclusief optisch systeem) 1 set
3.3 All-in-one computer 1 eenheid
3.4 High-Speed A/D Data Acquisition Card 1 eenheid
3.5 Speciale meetsoftware 1 set
3.6 Testleidingen 1 set
3.7 Standaardbatterij (voor kalibratie van de straling en eenvormigheidstest) 1 eenheid
