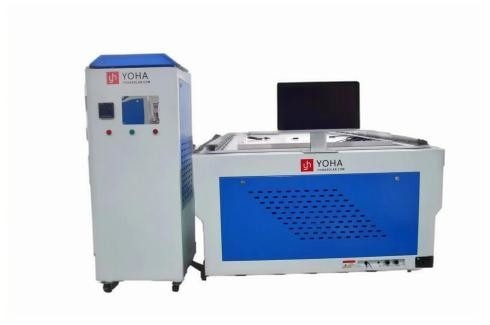

Geavanceerd zonnepaneel IV Curve Analyzer Xenon Flash Light Source 8000 gegevenspunten Geautomatiseerde gegevenslogging 2700mm*1600mm

SolarmoduleIVTesterTechnische specificatie

1. Doel van de apparatuur

Deze apparatuur is ontworpen voor het automatisch testen en registreren van de resultaten van de elektrische prestatieparameters van monokristallijnse en polykristallijnse zonnepanelen.IV-testerHet geïntegreerde ontwerp van dit systeem fungeert niet alleen als een effectieveZonnecellen testermaar ook een robuusteIV Maatstaf van de curveHet is een zeer geschikt instrument voor de modernisering van deProductielijn voor zonnepanelenOptimalisatie.

2. Belangrijkste technische indicatoren en beginselen

2.1 Simulatie van de lichtbron

• Spectrummatching: Voldoet aan de IEC60904-9 spectrale bestralingsverdeling.

• Totale straling: 100 mW/cm2.

• Verlichtingsbereik: 70-120 mW/cm2.

• Uniformiteit van de straling: ≤ ± 1%.

• Onstabiliteit van de straling: ≤ ± 1%.

• Duur van een enkele puls: 10×150 ms (instelbaar).

• Flash-telling functie: flitsen tellen en opnieuw instellen na vervanging van de lamp.

• Levensduur van de xenonlamp: 200.000 cycli (Duitsland).

• Straalrichting: Verticale opwaartse emissie.

In het kader vanIV-testerde simulatielichtbron is gekalibreerd om een consistente intensiteit te leveren die cruciaal is voor nauwkeurigeIV Maatstaf van de curve.

2.2 Meetbereik

• Effectief testgebied: 2700 mm × 1600 mm.

• Effectief vermogen: 5W ¥ 700W.

• Spanningsmeting: 0·200V, resolutie: 1 mV.

• Huidige meting: 0·20A, resolutie: 1 mA.

• Omgevingstemperatuur: 15°35°C, resolutie: 0,1°C.

Dit bereik is van vitaal belang voor een effectieveZonnecellen tester, waarbij wordt gewaarborgd dat alle parameters binnen aanvaardbare grenzen liggen voor betrouwbareIV-testerde operaties.

2.3 Meetnauwkeurigheid

• Herhaalbaarheid: ≤ ±0,2% (gecontroleerd 40 keer continu op dezelfde zonne-energie-module)
  Formule: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Meetfout: ≤ ± 1%.

Een hoge meetnauwkeurigheid is essentieel voor een nauwkeurigeIV Maatstaf van de curveDe Commissie heeft in de loop van het jaar een verslag uitgebracht over de resultaten van deProductielijn voor zonnepanelenmilieu.

2.4 Meetmethode

• Vier-draad meting.

Deze methode verbetert de prestaties van onzeIV-tester, zodat zelfs minimale variaties nauwkeurig worden geregistreerd.

2.5 Gemeten parameters

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

De omvattende meting van deze parameters is essentieel voor zowel eenZonnecellen testeren voor gedetailleerdeIV Maatstaf van de curveanalyse.

2.6 Meetinterval

• Verstelbaar: 5 ̊10 seconden.

2.7 Gegevensverzameling

• Verzamelt I-V- en P-V-curves met 8000 gegevenspunten en geeft een gedetailleerdeIV Maatstaf van de curvede output.

2.8 Kalibratie in testomstandigheden

• Autokompensatie van de straling.

• Temperatuur automatische compensatie.

2.9 Temperatuurmeting

• Temperatuurcompensatie en weergave.

• Ingebouwde contactloze infrarood sensor.

2.10 Testresultaten

• Stemmelding van de resultaten.

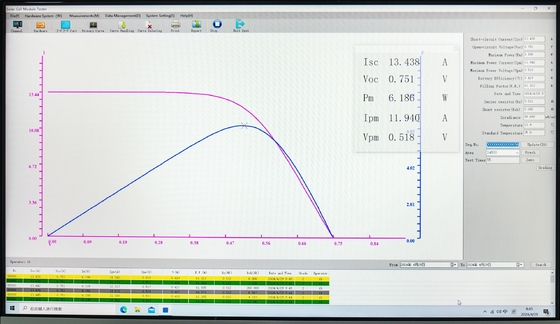

• Grafische weergave (IV-curve) en weergave van de testtijd.

De testresultaten die door deIV-testerbevatten duidelijkeIV Maatstaf van de curvegrafieken die de technici helpen bij snelle diagnostische beoordelingen.

2.11 Testrapportfuncties

• In realtime weergeven en registreren van de I-V-kenmerken.

• Testparameters opgeslagen in een aangewezen bestand.

• Gebruikersgedefinieerde bestandsbenaming.

Deze verslagen zijn met name nuttig bij de monitoring van de prestaties in eenProductielijn voor zonnepanelen, waarbij consistentie en betrouwbaarheid worden gewaarborgd.

2.12 Samenvatting en afdruk van gegevens

• Samenvatting van de gegevens per tijdsperiode.

• Uitvoer in Excel-formaat, met inbegrip van cumulatieve I-V-curve-uitvoer.

2.13 Specifieke softwarefuncties

• Invoer van temperatuurcompensatiecoëfficiënten.

• Invoer van datum, naam en modulenummer.

• Automatische vergroting van het serienummer.

• Instelbereik voor de detectie van defect product.

• Gecentraliseerde parametercontrole.

De speciale software verbetert de functionaliteit van deZonnecellen testerdoor de integratie van geavanceerdeIV Maatstaf van de curveIn de eerste plaats is het van belang dat de gegevens worden verzameld en verwerkt.Productielijn voor zonnepanelen.

2.14 Werktijd

• Ontworpen voor 24 uur continue werking.

3Configuratie van de apparatuur

De bovenstaande uitrustingsconfiguratie ondersteunt de efficiënte werking van deIV-testeren verbetert de prestaties van deZonnecellen testerin een markt met een hoge vraagProductielijn voor zonnepanelenmilieu.
